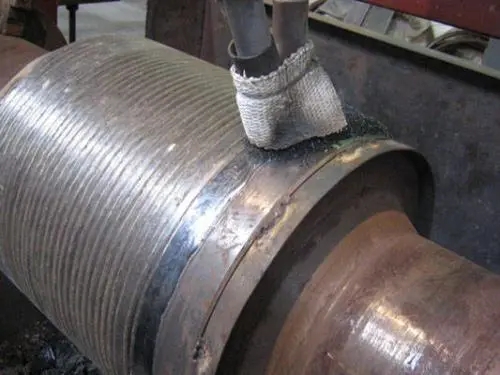

軋輥修復使得焊道成型良好

       磨輥堆焊設備堆焊層缺陷率低 ,焊道成型良好 ,碳化鎢合金顆粒的質量分數可達40%～ 42%,軋輥修復后的碳化鎢合金顆粒硬度值仍保持了原有的高硬度 ,顆粒表層重熔量小 ,合金元素擴散率低 ,獲得的軋輥修復層胎體組織為馬氏體 +殘余奧氏體 +共晶 馬氏體+碳化物 ;碳化鎢合金顆粒周圍魚骨狀共晶沒有擴散到胎體馬氏體中 ,避免了復合軋輥修復層的整體脆化。試驗對軋輥修復層的平均孔隙缺陷率進行了測算 ,測算結果為碳化鎢合金顆粒平均孔隙缺陷率低于 1.5 %.并對裂紋、孔隙分布及產生原因進行了分析.通過焊接冶金工藝過程的熱力學分析，研制了利用藥皮過渡合金元素的手工電弧堆焊焊條。試驗表明，堿性藥皮，高、中碳ｗ－Ｃｒ－Ｍｏ－ｖ和Ｃｒ－Ｍｏ－ｖ－Ｓｉ合金體系焊條軋輥修復過程中。

       江蘇泰州宇豐軋輥堆焊有限公司坐落于江蘇省張郭鎮科技園區內，東臨寧鹽公路，西臨寧靖鹽高速， 南與中國不銹鋼之鄉——戴南鎮相連，北邊靠近高興東高速。地理位置極佳，交通方便。宇豐企業真誠期待您的光臨!
